Funkční vzorek: SMEP 1 (Systém Měření Elektrického Příkonu)
Systém měření a záznamu příkonu a dalších elektrických parametrů z elektrických zařízení s napětím 230 a 400 V. Systém obsahuje měřicí transformátory, analyzátory výkonu, silovou a komunikační síť RS485 a komunikační software "Kompr Sirio.exe" sloužící pro online zobrazování a ukládání měřených veličin na řídicím PC. Software "Kompr Sirio.exe" dokáže komunikovat s až čtyřmi analyzátory výkonu Sirio přes komunikační protokol MODBUS BCD (RTU). Kódovací systém je 8-bitový binární s metodou detekce chyby CRC na komunikačním portu COM. Tento funkční vzorek je v současnosti využíván pro měření a záznam výkonových a elektrických charakteristik chladicího stroje a tří plynule regulovatelných vzduchotechnických ventilátorů na Vysoké učení technickém v Brně, Fakultě stavební, Ústavu technických zařízení budov, budově E, v místnostech E518 a E520. Měřicí systém SMEP 1 vznikl v přímé souvislosti s řešením grantu "Specifický výzkum FAST 2008" Vysokého učení technického v Brně Fakulty stavební číslo 111. Systém Smep 1 je v souladu se zněním grantu využíván Vysokým učením technickým v Brně Fakultou stavební, IČ 00216305, kde je také instalován. Číslo zakázky BD128900930. Je plánována ochrana systému jako užitného vzoru.
Výzkumný projekt:
Funkční vzorek byl vyvinut v rámci projektu "Specifický výzkum VUT v Brně" za rok 2008, projekt č. 111, č. zakázky BD 128 900 930.
Autoři :
ŠIKULA, O. - řešitel, navrhovatel grantu (VUT FAST)
MELICHAR, P. - spoluřešitel
(VUT FEKT)
PLÁŠEK, J. - spoluřešitel (VUT FAST)
FORMÁNEK, M.
- spoluřešitel (VUT FAST)
MUDRÁKOVÁ, A
- spoluřešitel (VUT FAST)

Fotografie hardwarových a softwarových části funknčího vzorku SMEP 1:
SMEP_1 - umisteni_hlavni casti
Umístění hlavní části systému SMEP_1
SMEP_1 - hlavni_cast_pri_vyrobe
Výroba hlavní části systému SMEP_1

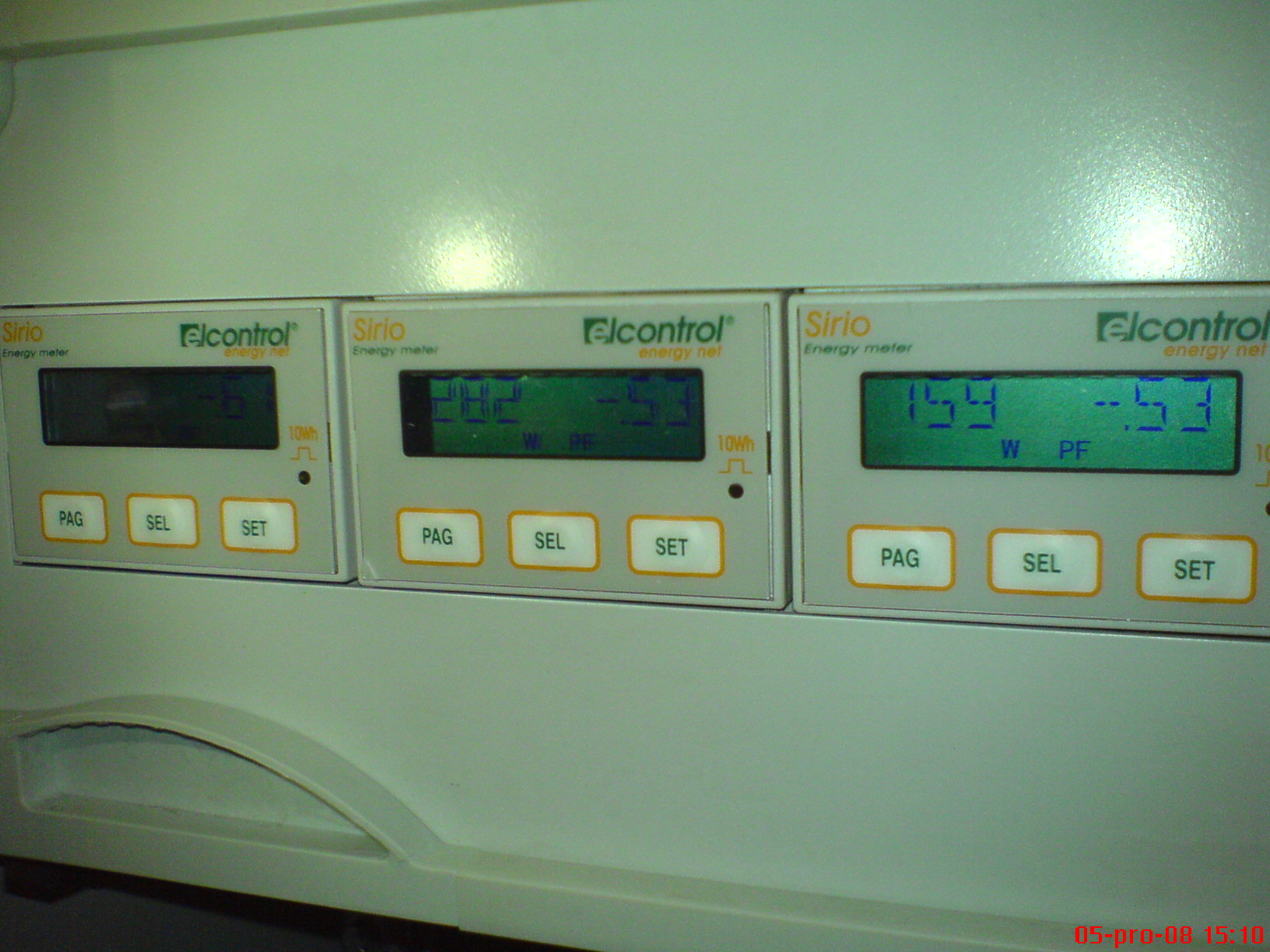

SMEP_1_cast_mereni_prikonu_ventilatoru
Umístění dalších části systému SMEP_1
SMEP_1_Kompr Sirio.exe_uvodni_panel_programu
SMEP 1  - software "Kompr Sirio.exe"  - úvodní panel programu
SMEP_1_Kompr Sirio.exe_hlavni_panel_programu
SMEP 1  - software "Kompr Sirio.exe"  - hlavní panel programu
